Come funzionano gli induttori?

Un induttore è un componente elettronico passivo in grado di immagazzinare energia elettrica sotto forma di energia magnetica. Fondamentalmente, utilizza un conduttore che viene avvolto in una bobina e quando l'elettricità fluisce nella bobina da sinistra a destra, ciò genererà un campo magnetico in senso orario.

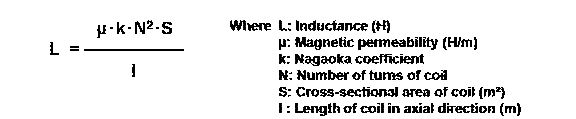

Di seguito è presentata l'equazione che rappresenta l'induttanza di un induttore. Più giri con cui viene avvolto il conduttore attorno al nucleo, più forte è il campo magnetico che viene generato. Un forte campo magnetico viene inoltre generato aumentando l'area della sezione trasversale dell'induttore o modificando il nucleo dell'induttore.

Supponiamo ora che una corrente AC fluisca attraverso l'induttore. "AC" (corrente alternata) si riferisce a una corrente il cui livello e direzione cambiano ciclicamente nel tempo. Quando la corrente sta per fluire all'induttore, il campo magnetico generato da quella corrente attraversa gli altri avvolgimenti, dando origine a una tensione indotta e impedendo così qualsiasi variazione del livello corrente. Se la corrente sta per aumentare improvvisamente, una forza elettromotrice viene generata nella direzione opposta alla corrente, cioè nella direzione in cui la corrente viene ridotta, impedendo così qualsiasi aumento della corrente. Al contrario, se la corrente sta per cadere, viene generata una forza elettromotrice nella direzione in cui la corrente viene aumentata.

Questi effetti della tensione indotta vengono prodotti anche quando la direzione in cui scorre la corrente viene invertita. Prima di superare la tensione indotta che sta tentando di bloccare la corrente, la direzione della corrente viene invertita in modo che non vi sia flusso di corrente.

Il livello di corrente rimane invariato quando DC (corrente continua) fluisce verso l'induttore, quindi non viene prodotta alcuna tensione indotta ed è possibile considerare che si ottiene uno stato in cortocircuito. In altre parole, l'induttore è un componente che consente a DC, ma non AC, di fluire attraverso di esso.

• L'induttore immagazzina energia elettrica sotto forma di energia magnetica.
• L'induttore non consente al flusso CA di attraversarlo, ma consente al flusso CC di attraversarlo.

Le proprietà degli induttori sono utilizzate in una varietà di applicazioni diverse. Esistono molti e vari tipi di induttori esistenti e nella prossima lezione verranno descritte le applicazioni per le quali gli induttori sono più adatti.
