Come selezionare un trasformatore ad alta frequenza

Introduzione: perché la scelta del trasformatore ad alta-frequenza è fondamentale?
Prima di approfondire come selezionare un trasformatore ad alta-frequenza, dobbiamo innanzitutto comprendere il suo ruolo principale nell'elettronica di potenza moderna. UNtrasformatore ad alta-frequenzaè un trasformatore di alimentazione che funziona a frequenze superiori alla gamma di frequenze medie- (tipicamente oltre 10 kHz e spesso raggiungendo centinaia di kHz fino a diversi MHz). Essendo il "cuore" dell'elettronica di potenza moderna, utilizza l'induzione elettromagnetica ad alta-frequenza per ottenere la conversione della tensione e l'isolamento elettrico. Rispetto ai tradizionali trasformatori di alimentazione-frequenza, i trasformatori ad alta-frequenza sfruttano il principio fisico secondo cui "una frequenza più elevata equivale a un volume del nucleo più piccolo", consentendo la miniaturizzazione, il design leggero e l'elevata efficienza. Di fronte a una vasta gamma di prodotti sul mercato, come dovrebbero i team di procurement e gli ingegneri scegliere il giusto trasformatore ad alta-frequenza? Questo articolo fornisce una guida alla selezione completa che copre i parametri principali, la scelta dei materiali e gli-scenari applicativi all'avanguardia.

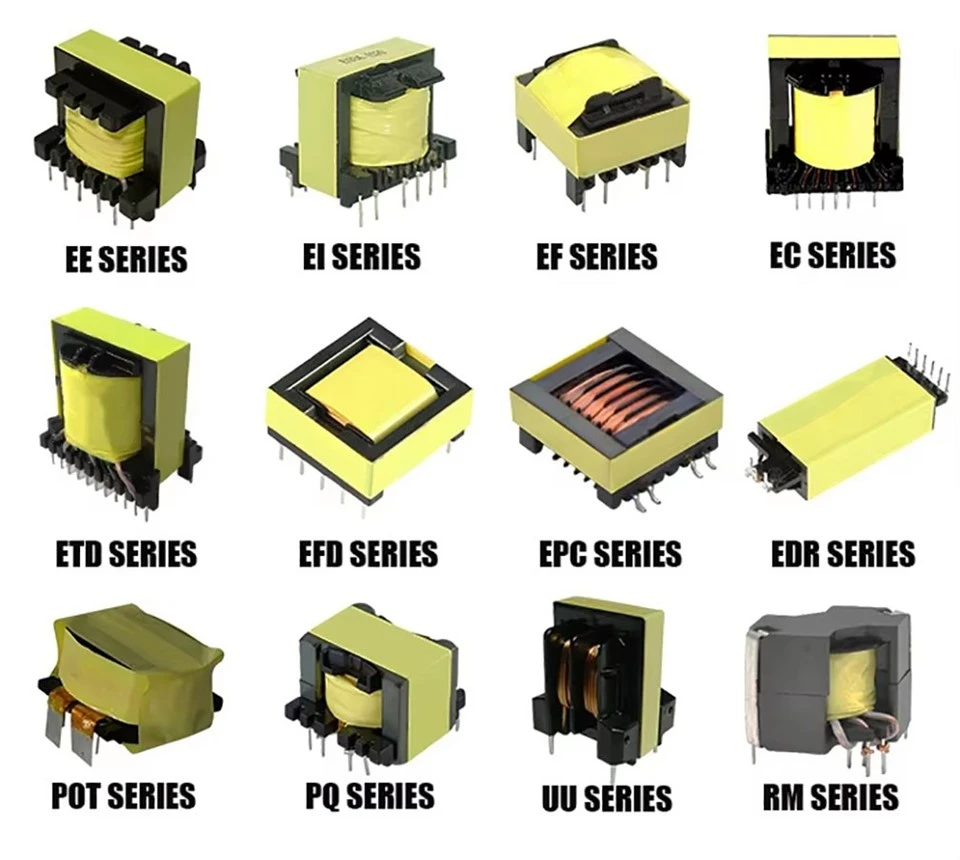

1. Primo passo nella selezione: bloccare i parametri elettrici principali
I trasformatori ad alta-frequenza non hanno codici "modello" universali; la loro identificazione e selezione dipendono fortemente da parametri elettrici specifici. Durante la selezione, il tuo compito principale è chiarire i seguenti indicatori chiave:

• Frequenza operativa e potenza nominale:La frequenza determina il materiale del nucleo e la metodologia di progettazione (ad esempio, 100kHz vs. 500kHz), mentre la potenza nominale determina le dimensioni del trasformatore e i requisiti di raffreddamento.
• Tensione di ingresso/uscita e rapporto di trasformazione:Definire chiaramente l'intervallo di fluttuazione della tensione sul lato primario e le specifiche di uscita nominale sul lato secondario per determinare il rapporto di spire tra la bobina primaria e quella secondaria.
• Tensione di isolamento e conformità alla sicurezza:Confermare la tensione di resistenza richiesta tra il lato primario e quello secondario (ad esempio, 3 kVac) e i requisiti di certificazione di sicurezza per il mercato di destinazione (come UL, CE, CQC, ecc.).
• Target di efficienza e limiti di aumento della temperatura:Specificare l'efficienza di conversione di potenza desiderata e l'aumento di temperatura massimo consentito (ad esempio, ΔT inferiore o uguale a 40 K), poiché ciò influisce direttamente sull'affidabilità a lungo termine del prodotto.

2. Scelte dei materiali dei nuclei: adattamento ad alta-frequenza di nuclei e avvolgimenti
Il limite massimo delle prestazioni di un trasformatore ad alta-frequenza è spesso determinato dai suoi materiali. In condizioni di alta-frequenza, è essenziale mitigare le ulteriori perdite di rame CA causate dall'effetto pelle e dall'effetto di prossimità, nonché le perdite di ferro che aumentano significativamente con la frequenza.

• Selezione del materiale principale:Nell'intervallo di 100 kHz e oltre, la ferrite Mn-Zn (ad esempio PC95, N87) è la scelta preferita grazie alla sua elevata resistività elettrica e alle basse perdite di correnti parassite. Per applicazioni ad alta-potenza (ad es. decine di kW) nell'intervallo da 20kHz a 100kHz, le leghe nanocristalline a base di ferro-sono ideali per i trasformatori di isolamento, grazie alla maggiore densità del flusso di saturazione e alle perdite estremamente basse.
• Ottimizzazione della struttura dell'avvolgimento:Per controllare le perdite di rame ad alta-frequenza, il diametro del filo in genere deve essere inferiore al doppio della profondità della pelle. Si consiglia di utilizzare fili multi-ricoperti in seta-o avvolgimenti in lamina di rame, utilizzando tecniche di avvolgimento "interlacciate/sezionali" o strutture "sandwich-interlacciate". Ciò non solo riduce la resistenza CA, ma mantiene anche l'induttanza di dispersione al minimo, sopprimendo efficacemente la capacità distribuita.

3. Spinto da applicazioni-all'avanguardia: dall'informatica basata sull'intelligenza artificiale alle nuove piattaforme-ad alta tensione
La selezione dei trasformatori ad alta-frequenza deve tenere il passo con l'evoluzione tecnologica delle applicazioni a valle. Attualmente, due principali forze trainanti stanno rimodellando gli standard del settore:

• Data center AI (AIDC) e alimentatori per server:I server AI impongono requisiti rigorosi in termini di densità di potenza e gestione termica dei sistemi di alimentazione. Le tradizionali strutture a filo-avvolto vengono gradualmente sostituite da trasformatori planari. Sfruttando gli avvolgimenti PCB o in lamina di rame, i trasformatori planari offrono vantaggi distinti in termini di parametri parassiti controllabili, coerenza di produzione automatizzata e packaging a basso-profilo, soddisfacendo perfettamente le esigenze della distribuzione dell'alimentazione del bus da 48 V e dei moduli ad alta-potenza-densità.
• Piattaforme ad alta-tensione 800 V per veicoli New Energy:Nei-caricabatterie di bordo (OBC) e nei convertitori CC-CC, i trasformatori ad alta-frequenza non solo devono soddisfare i requisiti di isolamento ad alta-tensione e di funzionamento ad ampia-temperatura, ma devono anche possedere un'eccezionale resistenza alle vibrazioni e agli shock termici. Inoltre, l'adozione diffusa di dispositivi semiconduttori ad ampio-bandgap come il carburo di silicio (SiC) e il nitruro di gallio (GaN) ha spinto le frequenze di commutazione oltre i limiti tradizionali, spingendo ulteriormente i trasformatori ad alta-frequenza verso la miniaturizzazione estrema e il funzionamento a frequenza ultra-alta-.

4. Gestione termica e affidabilità: parametri nascosti critici
La selezione non dovrebbe fermarsi ai parametri elettrici; la progettazione termica e l'affidabilità dell'isolamento determinano in egual misura il successo finale di un prodotto. I trasformatori ad alta-potenza{2}}alta frequenza hanno superfici piccole e densità di flusso termico elevate. Per ogni aumento di 10 gradi della temperatura dell’hotspot, la durata dell’isolamento diminuisce drasticamente. Pertanto, quando si valutano i fornitori, è fondamentale confermare se forniscono dati di simulazione elettromagnetica e termica, valutazioni delle perdite CA e curve di aumento della temperatura misurate in varie condizioni operative. Per quanto riguarda l'isolamento, la tensione di inizio scarica parziale (PDIV) in condizioni di alta-frequenza e alta-tensione è fondamentale. È necessario verificare se vengono utilizzati processi come l'impregnazione sotto vuoto o il filo con triplo isolamento per garantire la stabilità dell'isolamento a lungo termine.

Conclusione: dal componente passivo al core a livello di sistema-
In sintesi, la scelta di un trasformatore ad alta-frequenza è un'attività di ingegneria dei sistemi multidisciplinare che coinvolge elettromagnetismo, termodinamica, materiali e progettazione strutturale. Non si tratta più solo di un semplice componente passivo, ma di un elemento critico che incide direttamente sull'efficienza complessiva del sistema, sulla gestione termica e sulla densità di potenza. Che si tratti di implementare infrastrutture informatiche basate sull’intelligenza artificiale o di conquistare il nuovo mercato energetico, padroneggiare la logica di selezione scientifica è la chiave per costruire un solido fossato tecnologico in una feroce concorrenza di mercato.
