Quali sono i vantaggi e gli svantaggi delle varie forme di nuclei magnetici?

Un trasformatore ad alta frequenza è un dispositivo che trasforma la tensione CA, la corrente e l'impedenza. Quando una corrente CA scorre attraverso la bobina primaria, viene generato un flusso magnetico CA nel nucleo di ferro (o nucleo magnetico), che induce una tensione (o corrente) nella bobina secondaria. . Il trasformatore è costituito da un nucleo di ferro (o nucleo magnetico) e una bobina. La bobina ha due o più avvolgimenti. L'avvolgimento collegato all'alimentazione è chiamato bobina primaria e il resto degli avvolgimenti sono chiamati bobine secondarie. I nuclei magnetici dei trasformatori includono nuclei di tipo pot, nuclei di tipo RM, nuclei di tipo E, nuclei di tipo EC, ETD ed EER, nuclei di tipo PQ, nuclei di tipo EP, nuclei di tipo EP, nuclei toroidali, ecc. , Quindi in che modo questi nuclei influenzano il funzionamento del trasformatore? Vedi sotto per un'analisi dettagliata.

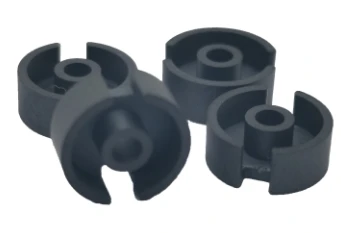

1.can nucleo

La bobina e gli avvolgimenti sono quasi tutti avvolti dal nucleo magnetico, in modo che abbia un ottimo effetto schermante contro l'EMI; la dimensione del nucleo magnetico di tipo cane è conforme allo standard IEC e l'intercambiabilità è molto buona durante la produzione; possono essere fornite semplici bobine (senza perni). ) e scheletro di montaggio della scheda PCB (con pin); a causa del design della forma del vaso, il costo è superiore a quello di altri tipi di nuclei magnetici della stessa dimensione; poiché la sua forma non favorisce la dissipazione del calore, non è adatto per applicazioni ad alta potenza Induttori trasformatori.

2.RM tipo core

Rispetto al tipo di lattina, i due lati simmetrici del tipo di lattina sono tagliati e questo design pesante è più favorevole alla dissipazione del calore e all'estrazione del piombo di grandi dimensioni; rispetto al tipo di lattina, consente di risparmiare circa il 40% dello spazio di installazione; con o senza il tipo di pin e il tipo di pin dello scheletro; può essere installato con una coppia di clip; Il nucleo RM può essere realizzato in una forma piatta (adatto per trasformatori planari di corrente o assemblaggio diretto del nucleo al circuito stampato con l'avvolgimento progettato); Sebbene l'effetto schermante non sia buono come il tipo di lattina, è comunque buono.

Nucleo di tipo 3.E

Rispetto ai nuclei di tipo pot, i nuclei di tipo E hanno un costo molto inferiore e l'avvolgimento e l'assemblaggio sono relativamente semplici. Questa forma del nucleo è ora la più utilizzata, ma il suo svantaggio è che non può fornire auto-schermatura; Il nucleo magnetico di tipo E può essere installato in diverse direzioni e può anche essere sovrapposto più volte per applicare più potenza; questo nucleo magnetico può essere trasformato in una forma piatta (che è la forma del nucleo più popolare per i trasformatori planari ora); può anche fornire bobina a forma di pin senza ago e plug-in; a causa della sua ottima dissipazione del calore, può essere utilizzato in modo sovrapposto, e generalmente induttori e trasformatori ad alta potenza utilizzano questa forma di nucleo magnetico.

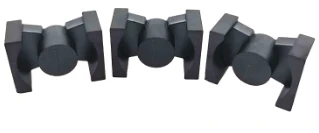

4.EC, ETD ed EER

Questi tipi di costruzioni del nucleo sono intermedi tra E-type e can-type. Come i nuclei magnetici di tipo E, possono fornire spazio sufficiente per estrarre cavi di grande sezione (adatti per l'attuale tendenza degli alimentatori a commutazione a bassa e alta corrente); queste forme di nuclei magnetici sono anche molto buone per la dissipazione del calore; poiché la colonna centrale è cilindrica, la stessa della sezione rettangolare, la lunghezza dell'avvolgimento a giro singolo è ridotta dell'11%, il che riduce la perdita di rame dell'11% e il nucleo magnetico può fornire una potenza di uscita più elevata. Rispetto alla colonna, evita anche il pericolo nascosto di danneggiare l'isolamento del filo di avvolgimento a causa dei bordi e degli angoli del cuboide durante l'avvolgimento.

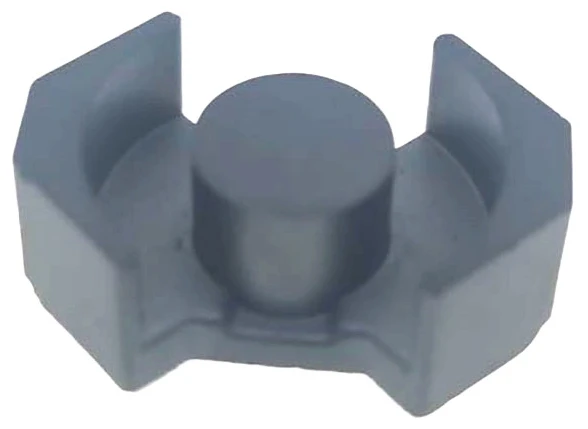

Nucleo 5.PQ

I nuclei PQ sono appositamente progettati per induttori e trasformatori per la commutazione di alimentatori. Il design della forma PQ ottimizza il rapporto tra il volume del nucleo, la superficie e l'area di avvolgimento dell'avvolgimento; questo design consente di utilizzare il nucleo più piccolo per fornire la massima induttanza e la massima area di avvolgimento; questo design , in modo che la massima potenza di uscita possa essere ottenuta sotto il volume e il peso minimi del trasformatore e lo spazio minimo di installazione del PCB sia occupato; una coppia di clip può essere utilizzata per l'installazione e il fissaggio; questo design efficace rende anche il nucleo magnetico dell'area della sezione trasversale del circuito magnetico più uniforme, quindi questa struttura centrale consente anche un minor numero di hotspot operativi rispetto ad altri progetti di struttura del nucleo.

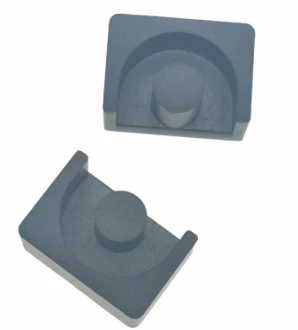

6. Nucleo di tipo EP

La struttura tridimensionale della colonna centrale circolare del nucleo magnetico di tipo EP avvolge completamente l'avvolgimento ad eccezione dell'estremità che contatta la scheda PCB e la schermatura è molto buona; questa forma unica riduce al minimo il contatto quando i due nuclei magnetici sono assemblati. L'effetto del traferro formato dalla superficie e fornisce una percentuale maggiore di volume e utilizzo complessivo dello spazio.

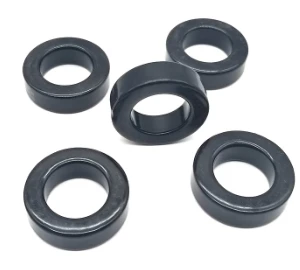

7.nucleo toroidale

Per i produttori, i nuclei toroidali sono i più economici e hanno il costo più basso di tutti i core comparabili; i costi aggiuntivi e di montaggio sono pari a zero a causa dell'utilizzo di bobine; le bobine possono essere utilizzate quando appropriato Macchina a filo per l'avvolgimento; anche la sua schermatura è molto buona.

Quanto sopra è un riassunto dell'analisi dell'influenza della forma del nucleo del trasformatore ad alta frequenza sul lavoro del trasformatore.
