Che cos'è l'alimentazione VAC? Comprensione della tensione CA, significato, applicazioni e altro ancora

Quando si lavora con impianti elettrici, è spesso possibile vedere valori di tensione come120 VCA, 230 VCA, O240 VCA. Ma cosa significa VAC e perché è importante nei sistemi di alimentazione?

VAC sta per Volt di corrente alternata.È un'unità di misura utilizzata per descrivere il livello di tensione di un sistema elettrico a corrente alternata (CA). A differenza della corrente continua (CC), dove il flusso elettrico si muove in una sola direzione, la corrente alternata cambia periodicamente direzione ed è la forma standard di elettricità utilizzata nelle case, negli edifici commerciali e nelle reti elettriche industriali.

Comprendere l'alimentazione VAC è essenziale per selezionare i giusti componenti elettrici, inclusitrasformatori, alimentatori, induttori e altri componenti magnetici utilizzati nelle moderne apparecchiature elettroniche.



Cosa significa VAC?

VAC è l'abbreviazione divolt CA (corrente alternata).

Il termine contiene due parti importanti:

• V=Volt, l'unità utilizzata per misurare la differenza di potenziale elettrico.
• CA=Corrente alternata, un tipo di corrente elettrica che periodicamente inverte la direzione.

Perciò,VAC descrive il livello di tensione di un'alimentazione elettrica a corrente alternata.

Per esempio:

• 120 VCAsignifica un'alimentazione di tensione CA di 120 volt.
• 230 VCAsignifica un'alimentazione di tensione CA di 230 volt.
• 480 VCAè comunemente utilizzato negli impianti elettrici trifase industriali-.

Maggiore è il valore VAC, maggiore è la differenza di potenziale disponibile per far passare la corrente elettrica attraverso un circuito.



Come funziona l'alimentazione VAC?

In un sistema di alimentazione CA, la tensione non rimane costante. Segue invece una forma d'onda, solitamente un'onda sinusoidale, in cui la tensione aumenta e diminuisce nel tempo.

Il numero di volte in cui la forma d'onda CA completa un ciclo al secondo è chiamato frequenza, misurata in Hertz (Hz).

Le frequenze CA comuni includono:

• 50 Hz– ampiamente utilizzato in molti paesi in Europa, Asia e Africa.
• 60 Hz– comunemente usato in Nord America e in alcune altre regioni.

Ad esempio, un'etichetta di alimentazione che mostra:Ingresso: 100-240 V CA, 50/60 Hz



significa che il dispositivo può funzionare con alimentatori CA che vanno da 100 volt a 240 volt e può supportare frequenze elettriche sia di 50 Hz che di 60 Hz.

La maggior parte dei dispositivi elettronici non utilizza direttamente l'alimentazione CA. Convertono invece l'ingresso VCA in alimentazione CC attraverso componenti quali:

• Trasformatori
• Raddrizzatori
• Regolatori di tensione
• Alimentatori switching

Questa conversione consente ai circuiti elettronici sensibili di funzionare in modo sicuro ed efficiente.



VCA e VCC: qual è la differenza?

Una delle domande più comuni nell'ingegneria elettrica è la differenza tra V CA e V CC.

Caratteristica	VCA	VCC
Nome e cognome	Volt di corrente alternata	Volt Corrente continua
Direzione attuale	Cambia periodicamente	Fluisce in una direzione
Forma d'onda	Solitamente onda sinusoidale	Livello di tensione costante
Frequenza	Di solito 50Hz o 60Hz	Tipicamente 0 Hz
Applicazioni comuni	Reti elettriche, edifici, attrezzature industriali	Batterie, elettronica, circuiti di controllo
Esempi	120 V CA, 230 V CA, 480 V CA	5 V CC, 12 V CC, 24 V CC

Sia VAC che VDC sono essenziali nei moderni sistemi elettrici. L'alimentazione CA è preferita per la trasmissione di elettricità su lunghe distanze, mentre l'alimentazione CC è comunemente utilizzata all'interno dei dispositivi elettronici.



Valori nominali di tensione VCA comuni

Applicazioni diverse utilizzano livelli VAC diversi a seconda degli standard regionali e dei requisiti delle apparecchiature.

Che cosa sono 120 V CA?

120 VCAè uno dei valori di tensione residenziali più comuni.

È ampiamente utilizzato per:

• Elettrodomestici
• Sistemi di illuminazione
• Attrezzature per ufficio
• Elettronica di consumo

Molti dispositivi in ​​Nord America sono progettati per funzionare a circa 120 V CA.

Cos'è 230 V CA?

230 VCAè comunemente usato negli impianti elettrici residenziali e commerciali in molti paesi.

Le applicazioni includono:

• Elettrodomestici
• Attrezzature industriali
• Sistemi energetici commerciali
• Macchine elettriche

I sistemi a tensione più elevata possono fornire energia in modo più efficiente perché possono trasmettere la stessa quantità di energia con una corrente inferiore.

Cos'è 480 V CA?

480 VCAsi trova frequentemente negli ambienti industriali.

È comunemente usato per:

• Motori di grandi dimensioni
• Sistemi di automazione di fabbrica
• Macchinari industriali
• Apparecchiature elettriche-ad alta potenza

I sistemi industriali utilizzano spesso valori VAC più elevati perché richiedono quantità significative di energia elettrica.



Alimentazione VAC monofase o trifase

I sistemi VAC possono generalmente essere suddivisi in alimentazione mono-fase e tri-fase.

Alimentazione VAC monofase-

L'alimentazione CA mono-fase è comunemente utilizzata nelle abitazioni e nelle piccole applicazioni commerciali.

Gli usi tipici includono:

Illuminazione

Computer

Piccoli elettrodomestici

Attrezzature per ufficio

Alimentazione VAC trifase-

L'alimentazione CA tri- viene utilizzata principalmente nelle applicazioni industriali perché fornisce un'erogazione di energia più stabile ed efficiente.

Le applicazioni comuni includono:

• Motori elettrici
• Attrezzature di produzione
• Sistemi di automazione industriale
• Macchinari pesanti

I sistemi tri-fase forniscono in genere prestazioni migliori per le applicazioni ad alta-potenza rispetto ai sistemi mono-fase.

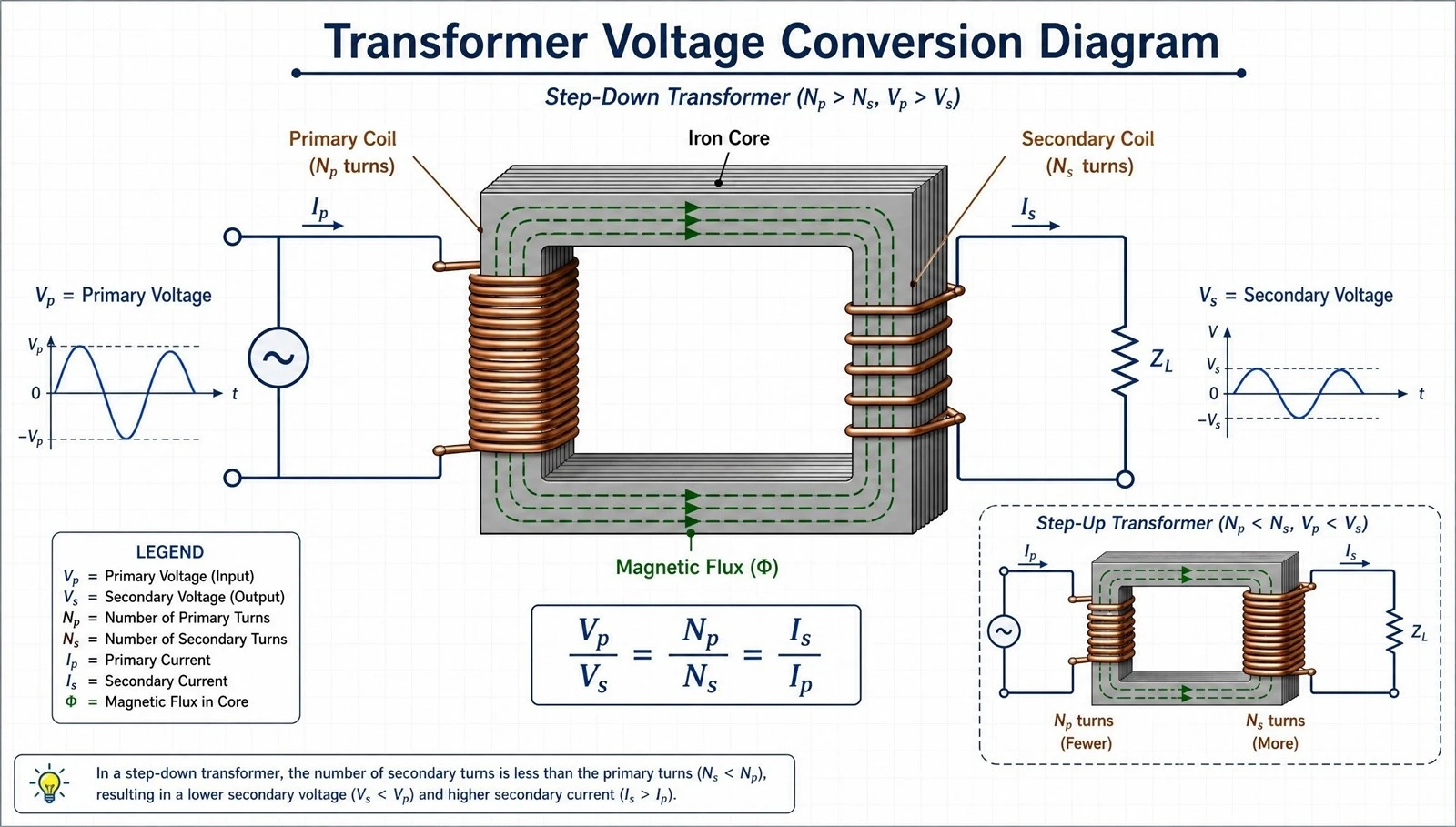

La relazione tra alimentazione VAC e trasformatori

I trasformatori svolgono un ruolo fondamentale nei sistemi di alimentazione VAC.

Un trasformatore è un componente elettrico che trasferisce energia tra circuiti attraverso l'induzione elettromagnetica. Può aumentare o diminuire i livelli di tensione CA a seconda dei requisiti del sistema.

Per esempio:

• Un trasformatore step-riduce l'alta tensione VCA a una tensione più bassa e più sicura.
• Un trasformatore-up aumenta la tensione per una trasmissione efficiente a lunga-distanza.

Molti prodotti elettronici utilizzano trasformatori per convertire l'alimentazione CA in ingresso a un livello di tensione adeguato.

Gli esempi includono:

• Alimentatori industriali
• Attrezzature mediche
• Sistemi di comunicazione
• Elettronica di consumo
• Sistemi di controllo

Per gli ingegneri che progettano apparecchiature elettriche, la scelta del trasformatore corretto con la potenza nominale VAC appropriata è essenziale per la sicurezza, l'affidabilità e l'efficienza.



Dove viene utilizzata l'alimentazione VCA?

L'alimentazione VAC è ovunque nei moderni sistemi elettrici.

Le applicazioni comuni includono:

Applicazioni residenziali

• Prese elettriche domestiche
• Sistemi di illuminazione
• Elettrodomestici da cucina
• Apparecchiature per il riscaldamento e il raffreddamento

Applicazioni commerciali

• Edifici per uffici
• Centri dati
• Sistemi di vendita al dettaglio
• Apparecchiature HVAC

Applicazioni industriali

• Automazione di fabbrica
• Azionamenti a motore
• Attrezzature di produzione
• Pannelli di controllo

Apparecchiature elettroniche

Molti dispositivi elettronici ricevono un ingresso VCA ma funzionano internamente utilizzando l'alimentazione CC.

Gli esempi includono:

• Computer
• Caricabatterie
• Controllori industriali
• Dispositivi di comunicazione



Perché è importante comprendere il VAC?

Comprendere le classificazioni VAC aiuta ingegneri e tecnici a:

Seleziona i componenti corretti

I componenti elettrici devono corrispondere ai requisiti di tensione del sistema. L'utilizzo di componenti con tensione nominale errata può causare guasti all'apparecchiatura o rischi per la sicurezza.

Migliorare l'efficienza del sistema

La corretta selezione della tensione aiuta a ridurre la perdita di energia e migliora le prestazioni generali del sistema.

Garantire la sicurezza elettrica

Diversi livelli di VCA richiedono considerazioni diverse in termini di isolamento, protezione e progettazione.

Progettare sistemi di alimentazione affidabili

Gli ingegneri utilizzano le specifiche VAC durante la progettazione di trasformatori, alimentatori e apparecchiature elettriche.

Domande frequenti sull'alimentazione VAC

VAC è uguale a AC?

Non esattamente.

AC descrive il tipo di corrente elettrica, mentre VAC descrive la misurazione della tensione di un sistema elettrico AC.

Ad esempio, l'elettricità proveniente da una presa a muro è alimentazione CA e la sua tensione può essere valutata come 120 VCA o 230 VCA.

120 V CA sono pericolosi?

SÌ.

Sebbene la tensione a 120 V CA sia comunemente utilizzata negli ambienti residenziali, può comunque causare gravi scosse elettriche. È necessario seguire sempre le procedure di sicurezza e di protezione elettrica adeguate.



Un dispositivo può funzionare con valori VAC diversi?

Alcuni dispositivi possono funzionare su un ampio intervallo VAC.

Ad esempio, un alimentatore etichettato100-240 VCApuò adattarsi automaticamente a diverse tensioni di ingresso. Tuttavia, l'apparecchiatura deve essere sempre utilizzata entro l'intervallo di tensione specificato.



In che modo VAC diventa DC?

Molti dispositivi elettronici utilizzano un processo di conversione della potenza:

L'ingresso 1.VAC entra nell'alimentatore.

2.Un trasformatore regola il livello di tensione.

3.Un raddrizzatore converte la corrente alternata in corrente continua.

4. I regolatori forniscono una tensione di uscita stabile.

Questo processo consente la cir elettronicatagli per ricevere alimentazione CC sicura e affidabile.



Conclusione

La potenza VAC si riferisce al livello di tensione di un sistema elettrico a corrente alternata. È un concetto fondamentale utilizzato nelle applicazioni energetiche residenziali, commerciali e industriali.

Comprendere il VAC aiuta gli ingegneri a selezionare componenti elettrici adatti, progettare sistemi di alimentazione affidabili e migliorare la sicurezza e le prestazioni delle apparecchiature.

Dall'elettronica domestica ai macchinari industriali, l'alimentazione VAC funziona insieme a trasformatori, induttori e tecnologie di conversione dell'alimentazione per fornire l'energia necessaria ai moderni sistemi elettrici.

Per le aziende che sviluppano apparecchiature elettriche o soluzioni di alimentazione, la scelta dei giusti componenti di tensione CA è fondamentale per ottenere affidabilità ed efficienza a lungo termine.
