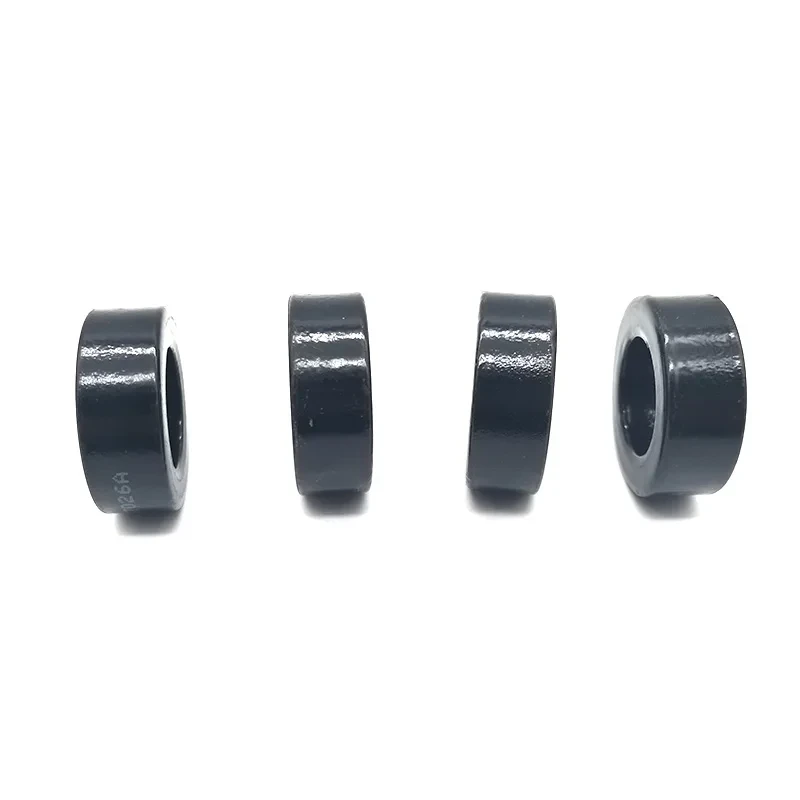

Nucleo toroidale in silicio
2, prezzo competitivo
3, imballaggio sicuro
Descrizione
Parametri tecnici
Fullstar Electronics è un produttore e fornitore leader di nuclei toroidali in silicio e fornisce componenti elettronici e passivi di qualità e standard realizzati dal cliente-, nuclei toroidali in silicio e soluzioni. benvenuti nel nucleo toroidale in silicio elettronico all'ingrosso della nostra fabbrica.
Descrizione dei prodotti
Nucleo toroidale in silicio(spesso indicato come nucleo toroidale in acciaio al silicio) è un componente magnetico altamente efficiente ampiamente utilizzato nell'elettronica di potenza e nell'ingegneria elettrica. Di seguito è riportata un'introduzione dettagliata a questo nucleo, seguita da un confronto completo con gli altri principali tipi di nuclei magnetici.
1. Introduzione al nucleo toroidale in silicio
- Struttura e materiale: Si tratta di un nucleo continuo, senza giunzioni, a forma di anello-(toroidale) prodotto da nastri di acciaio al silicio laminati a freddo-di alta qualità, strettamente avvolti e avvolti strettamente (tipicamente con uno spessore inferiore a 0,35 mm).
- Vantaggi fondamentali:
- Alta efficienza e basse perdite: Il percorso magnetico continuo si allinea perfettamente con le linee di flusso magnetico, eliminando i traferri presenti nei tradizionali nuclei laminati. Ciò riduce l'energia di eccitazione e la perdita del nucleo di circa il 25%, ottenendo efficienze di conversione elettrica superiori al 95%.
- Basso flusso di dispersione ed EMI: La struttura a circuito chiuso- confina il campo magnetico quasi interamente all'interno del nucleo, determinando interferenze e radiazioni elettromagnetiche esterne estremamente basse.
- Basso rumore: L'assenza di traferri e l'utilizzo della tecnologia di impregnazione sotto vuoto rendono il nucleo strutturalmente rigido, riducendo notevolmente le vibrazioni e il ronzio udibile.
- Dimensioni compatte: Per una data capacità di potenza, il volume e il peso possono essere ridotti di circa il 50% rispetto ai tradizionali nuclei E-I.
- Applicazioni tipiche: apparecchiature audio ad alta- fedeltà, amplificatori di potenza, dispositivi medici, inverter solari e trasformatori di potenza generici.
2. Confronto tra nuclei magnetici
I nuclei magnetici vengono generalmente valutati in base alla loromaterialiEforme strutturali. Di seguito è riportato un confronto tra i nuclei toroidali in silicio e altre opzioni tradizionali.
A. Confronto dei materiali: silicio toroidale e altri
| Materiale principale | Caratteristiche chiave | Applicazioni tipiche |
|---|---|---|
| Acciaio al silicio (toroidale) | Elevata densità di flusso di saturazione (1,5-2,0 T), bassa permeabilità, adatto per basse frequenze (ad es. 50/60 Hz). | Trasformatori di potenza, induttori a bassa-frequenza. |
| Ferrite | Elevata resistività, bassa perdita di alta-frequenza, bassa densità di flusso di saturazione. Conveniente-. | Alimentatori switching, filtri EMI, circuiti RF. |
| Polvere di ferro | Elevata densità di flusso di saturazione, eccellente tolleranza di polarizzazione CC (anti-saturazione), traferro distribuito. | Induttori PFC, induttanze per l'accumulo di energia, convertitori CC-CC. |
| Amorfo/nanocristallino | Perdita del nucleo ultra-bassa, elevata permeabilità, eccellenti prestazioni ad alta-frequenza. | OBC per veicoli elettrici di fascia alta-, sensori di corrente di precisione, alimentatori ad alta-efficienza. |
B. Confronto strutturale: toroidale vs. altri
| Struttura centrale | Vantaggi | Svantaggi | Applicazioni tipiche |
|---|---|---|---|
| Nucleo toroidale | Percorso magnetico chiuso, flusso di dispersione minimo, alta efficienza, dimensioni compatte. | L'avvolgimento è difficile e costoso; non adatto per induttori di accumulo di energia che richiedono traferri. | Trasformatori ad alta-frequenza, induttanze-di modo comune, trasformatori audio. |
| E-Core / EI-Core | Facile da avvolgere, facile aggiungere traferri per la regolazione dell'induttanza, eccellente dissipazione del calore, basso costo. | Il percorso magnetico aperto porta a un flusso di dispersione più elevato; richiede una schermatura EMI. | Trasformatori di potenza a commutazione, induttori-ad alta potenza. |
| Nucleo PQ/RM | Rapporto volume-rispetto-potenza ottimizzato, migliore dissipazione del calore rispetto ai toroidi, basso flusso di dispersione. | Costo più elevato, richiede strumenti di avvolgimento specializzati. | Alimentatori switching-ad alte prestazioni, moduli di potenza compatti. |
| Nucleo di pentola | Migliore schermatura EMI (struttura completamente chiusa). | Scarsa dissipazione del calore, costo più elevato. | Imaging medico, circuiti RF sensibili. |
Riepilogo per la selezione
- Per alimentazione e audio-a bassa frequenza: ScegliereNuclei toroidali in silicioper la loro alta efficienza, bassa rumorosità e dimensioni compatte.
- Per alta-frequenza e sensibilità ai costi: ScegliereFerritemateriali dentroE-Tipo o PQstrutture per una facile produzione e una buona dissipazione del calore.
- Per correnti CC elevate e accumulo di energia: SceglierePolvere di ferromateriali, poiché resistono bene alla saturazione.
- Per la massima efficienza e applicazioni-di fascia alta: ScegliereNanocristallino/Amorfomateriali, nonostante il loro costo più elevato.
