Nanocristallino Nucleo Usato Per EMC Comune Bobine di arresto modo / UPS Power Supply
Aug 01, 2016
Lasciate un messaggio
Informazioni basilari.

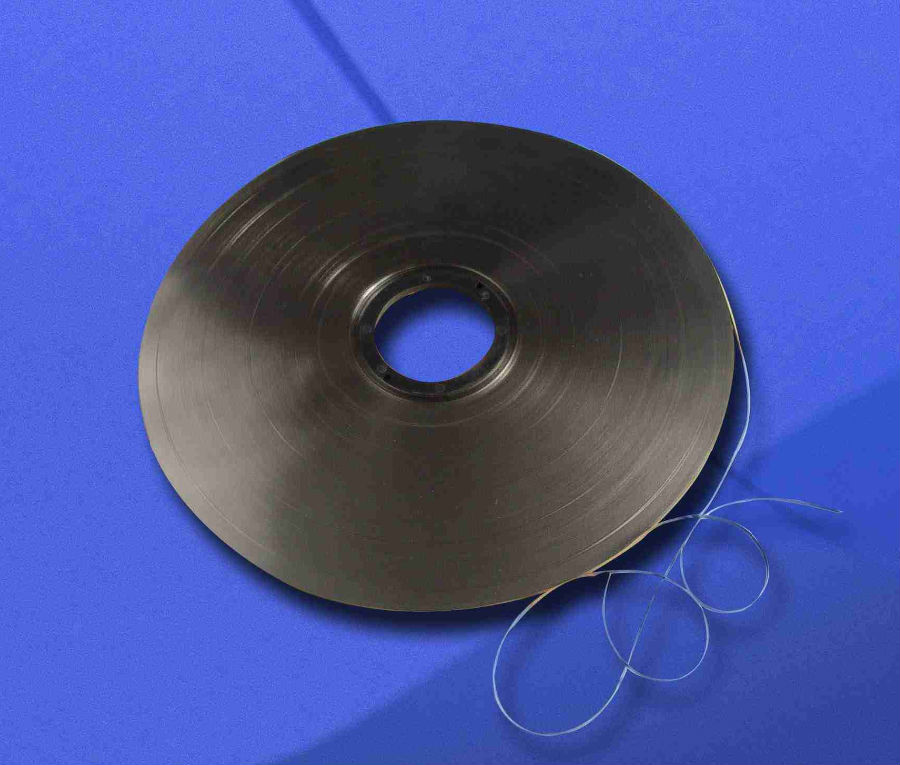

Caratteristiche fondamentali nanocristallino
materiale magnetico lega morbido amorfo è un nuovo tipo di materiali comparsi negli anni settanta del 20 ° secolo, a causa della sua bassa perdita nucleo ed alta resistività, buona caratteristica di frequenza, intensità alta induzione magnetica, forte resistenza alla corrosione ed altri vantaggi, provocando la grande attenzione delle persone, noti come i nuovi materiali verde di risparmio energetico in 21 sec .La granulometria della lega nanocristallino è inferiore a quella della lunghezza magnetica interazione di scambio, che porta alla anisotropia magnetica media dei cristalli è molto piccola.
1. Caratteristiche delle prestazioni
● ad alta permeabilità iniziale e di alto valore AL
● perdita di inserzione efficace alta e migliore effetto di filtraggio e riduzione del rumore
● caratteristiche di frequenza buona, e possono regolare la permeabilità iniziale secondo il requisito di perdita di inserzione in diverse bande di frequenza.
● gamma μ0: 20000 ~ 160000
● Eccellente stabilità della temperatura
● piccola dimensione, peso leggero, ad eccezione di coperture, può essere realizzata anche mediante lavorazione rivestimento, più efficace per ridurre le dimensioni del nucleo magnetico
2. Applicazione
Commutazione di alimentazione, UPS alimentazione ininterrotta, apparecchi saldatrice impulsi, convertitore di potenza, generatore eolico, tutti i tipi di dispositivo di trasmissione,
Altre linee di alimentazione monofase o trifase e filtri di modo comune in vari alimentazione
Indice 3. Prestazioni
nucleo nanocristallino | Nucleo di ferrite | |
Induzione magnetica di saturazione forza B (T) | ≥1.20T | 0.4 |
temperatura di Curie (℃) | ≥560 | 170 |
Saturazione coefficiente magnetostrittivo (× 10-6) | ≥560 | 4 |
temperatura di funzionamento continuo | -55-130 ℃ | <80 ℃ |
μ0 permeabilità iniziale | 20000-160000 | 2000 |
vigenteA Coercive / m | <2 | 30 |
perdita ad alta frequenza P (20KHZ.0.2T) | <1.6 | 7.5 |

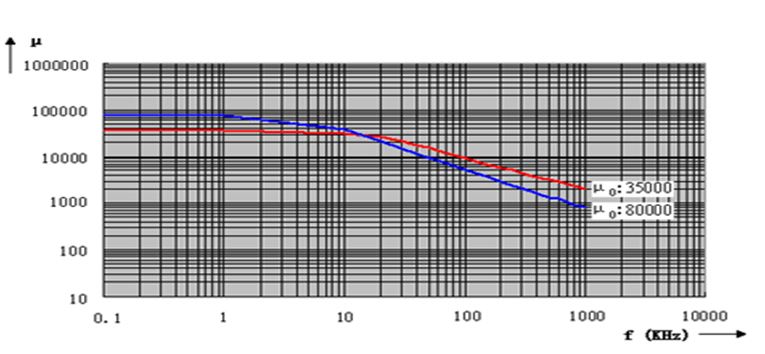

4. Diversi nuclei permeabilità iniziali con caratteristiche variate
5. I campioni specifiche e caratteristiche
No. | Dimensioni corpo | tolleranza di formato Shell | dimensioni del nucleo | Tolleranza dimensioni del nucleo | condizione di test | Induttanza (AL) | peso (g) | Tolleranza peso (g) | materiale di Shell | materiale principale |
1 | 5 * 10 * 5 | ± 0,2 millimetri | 6.7 * 9.8 * 4 | ± 0,1 millimetri | 1KHz 0.25V | ≥20 | 0.95 | ± 0,12 | PBT | 1K107-B |
2 | 11 * 21 * 9.5 | ± 0,2 millimetri | 13 * 18 * 6.5 | ± 0,2 millimetri | 1KHz 0.25V | ≥38 | 6.8 | ± 0.5 | PBT | 1K107-B |
3 | 14 * 27 * 12,5 | ± 0,5 millimetri | 16 * 25 * 10 | ± 0,2 millimetri | 1KHz 0.25V | ≥60 | 17 | ± 1.5 | PBT | 1K107-B |
4 | 17 * 32 * 13 | ± 0,5 millimetri | 20 * 30 * 10 | ± 0,2 millimetri | 1KHz 0.25V | ≥70 | 23 | ± 1.5 | PBT | 1K107-B |

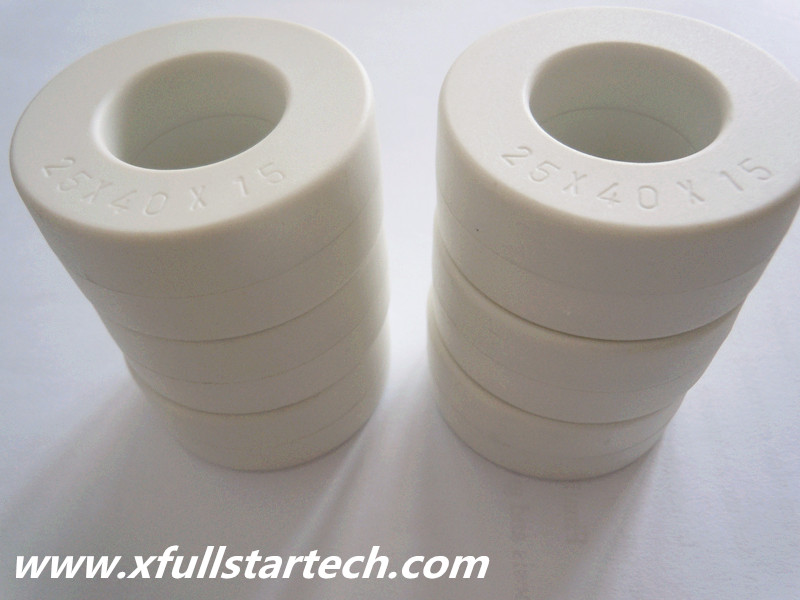

5 | 21.5 * 43 * 18,5 | ± 0,5 millimetri | 25 * 40 * 15 | ± 0,2 millimetri | 1KHz 0.25V | ≥120 | 65 | ± 3 | PBT | 1K107-B |
6 | 22 * 51 * 25 | ± 0,5 millimetri | 46 * 27 * 20 | ± 0,2 millimetri | 1KHz 0.25V | ≥130 | 123 | ± 5 | PBT | 1K107-B |
7 | 33 * 58 * 25 | ± 0,5 millimetri | 38 * 53 * 20 | ± 0,3 millimetri | 1KHz 0.25V | ≥110 | 120 | ± 5 | PBT | 1K107-B |
8 | 35 * 70 * 35 | ± 0,5 millimetri | 40 * 65 * 30 | ± 0,3 millimetri | 1KHz 0.25V | ≥180 | 350 | ± 10 | DMC | 1K107-B |
9 | 36 * 80 * 30 | ± 0,5 millimetri | 41 * 75 * 25 | ± 0,3 millimetri | 1KHz 0.25V | ≥190 | 430 | ± 10 | DMC | 1K107-B |
10 | 45 * 90 * 42 | ± 0,5 millimetri | 50 * 85 * 37 | ± 0,5 millimetri | 1KHz 0.25V | ≥240 | 776 | ± 15 | DMC | 1K107-B |

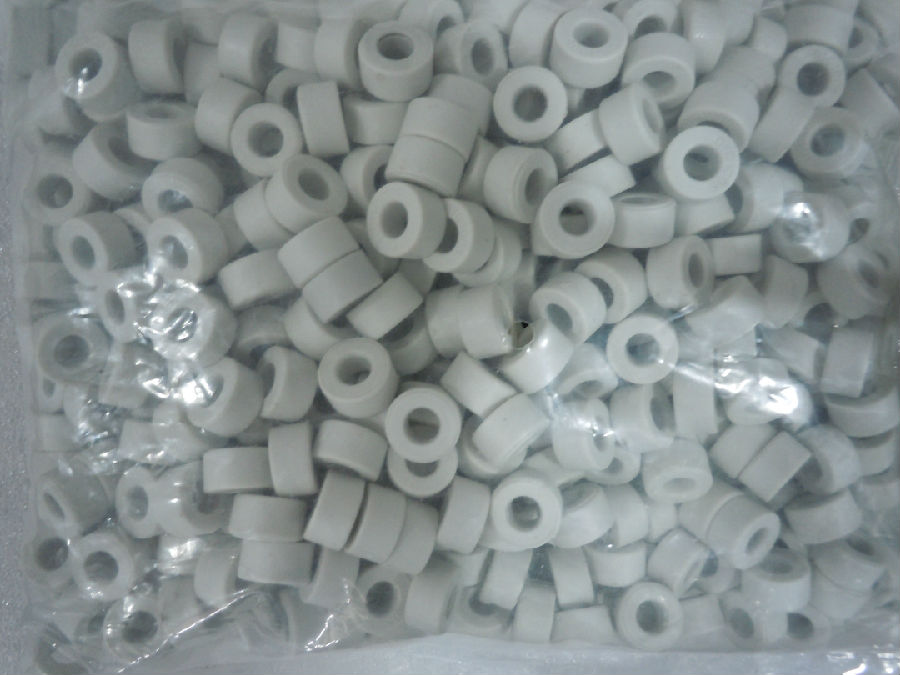

6. I campioni immagine mostra
